Braillewürfel

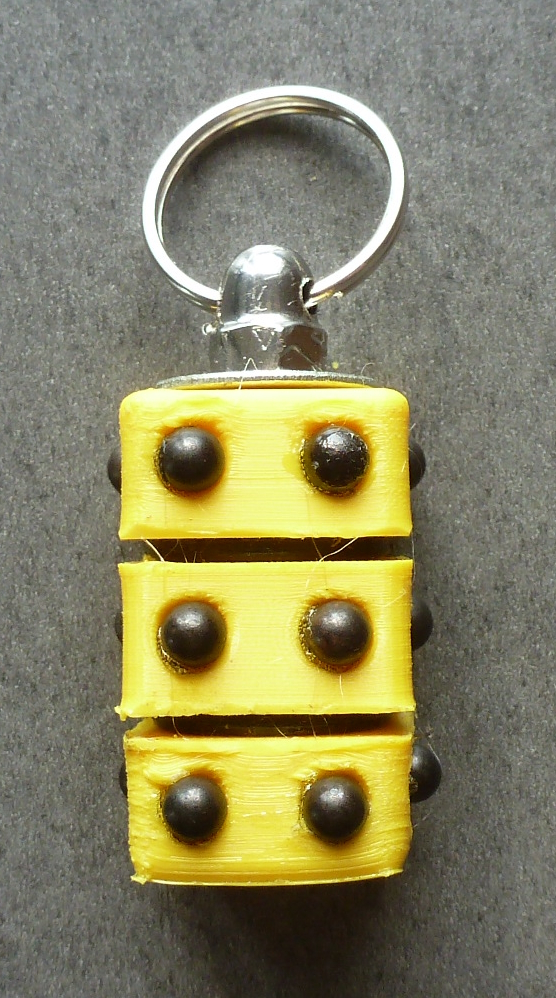

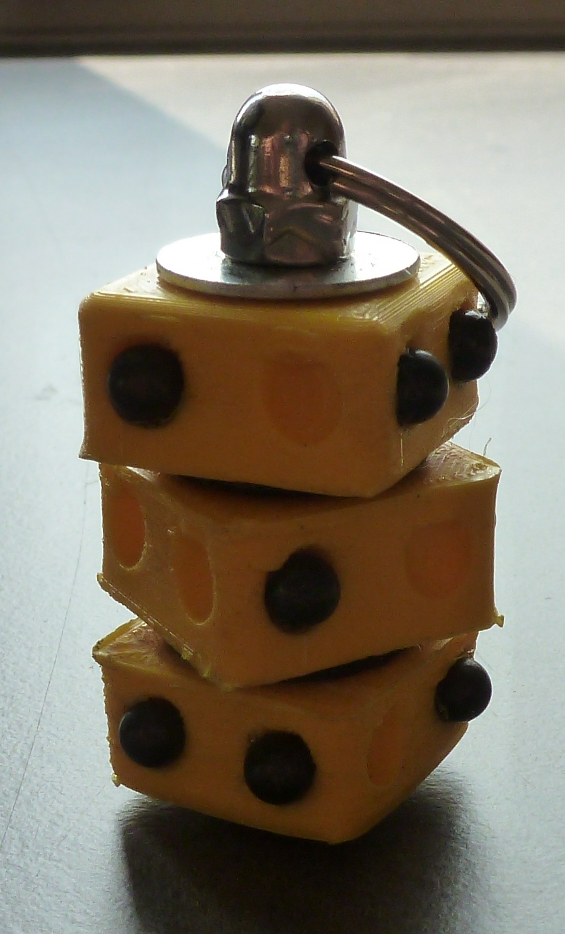

Die Schüler setzen (wie in einer Manufaktur / kleinen Produktionswerkstatt) vorbereitete Einzelteile zu einem Schlüsselanhänger zusammen.

Bausatz

Aus folgenden Teilen wird der Anhänger zusammengeschraubt bzw. geklebt (Kugeln):

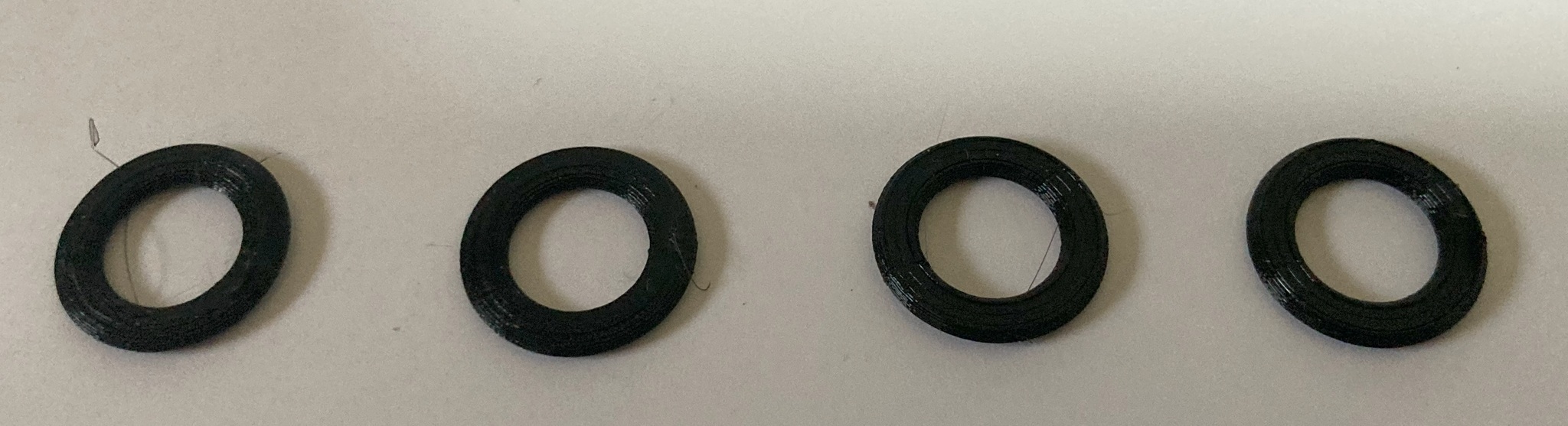

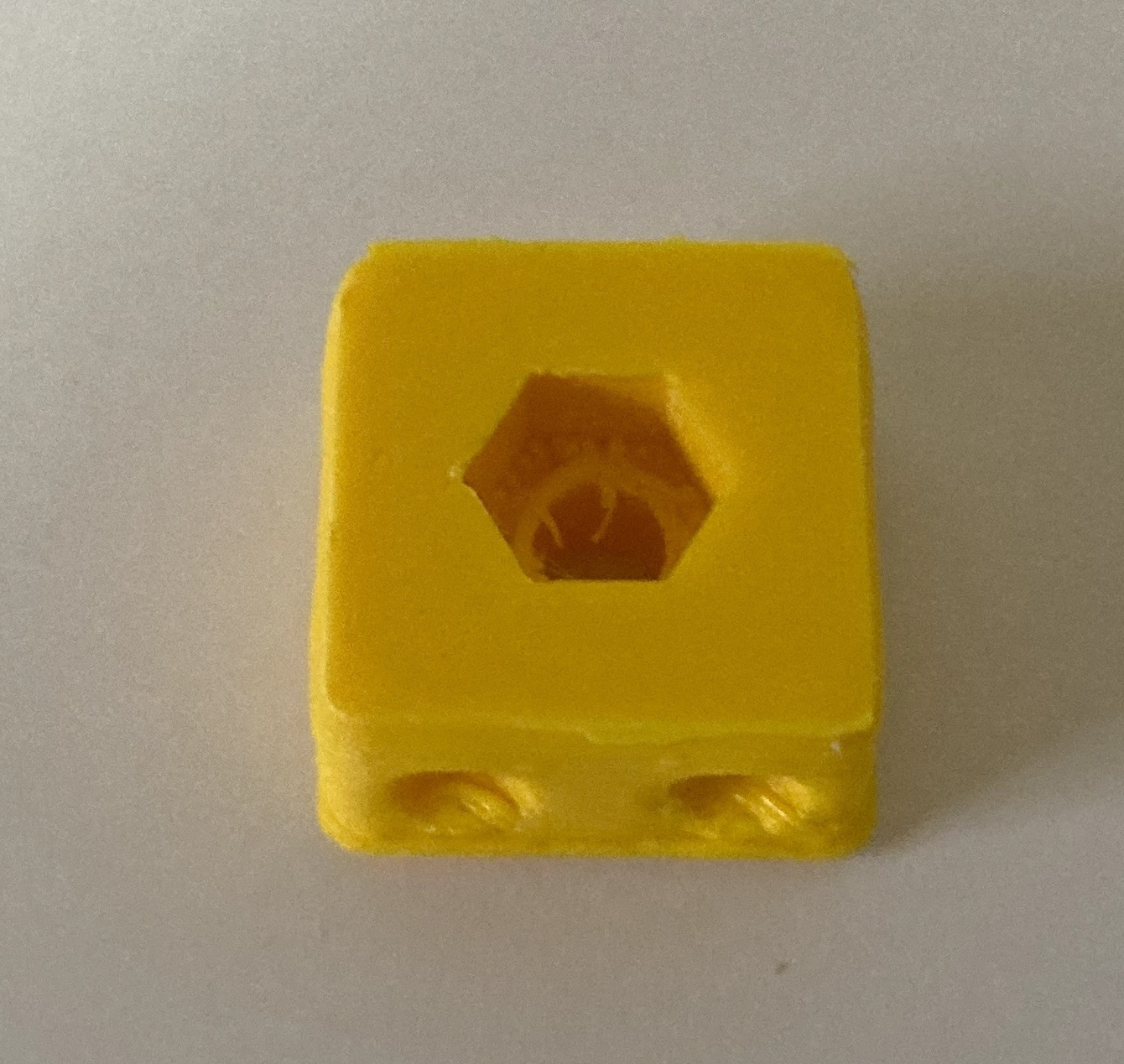

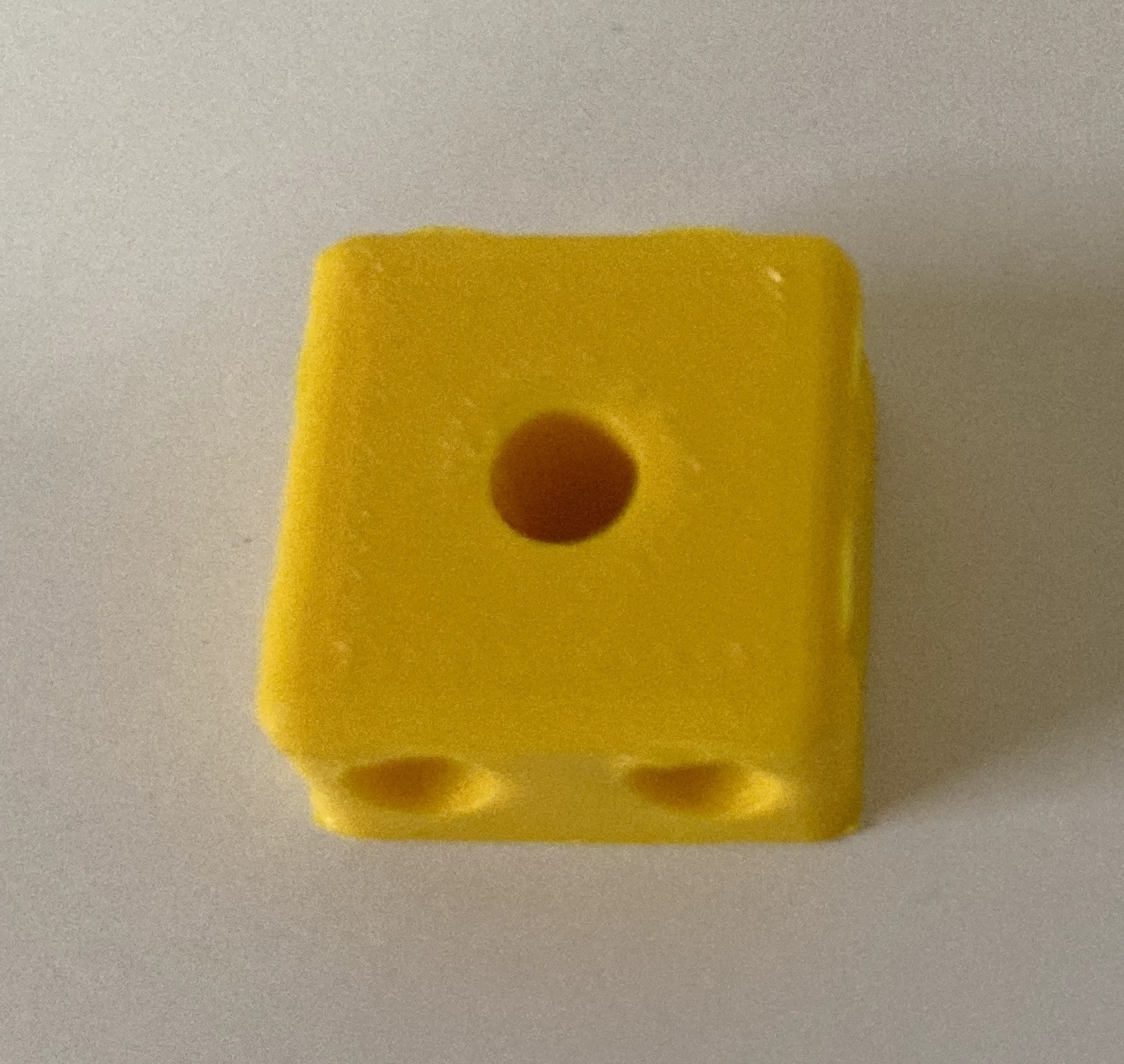

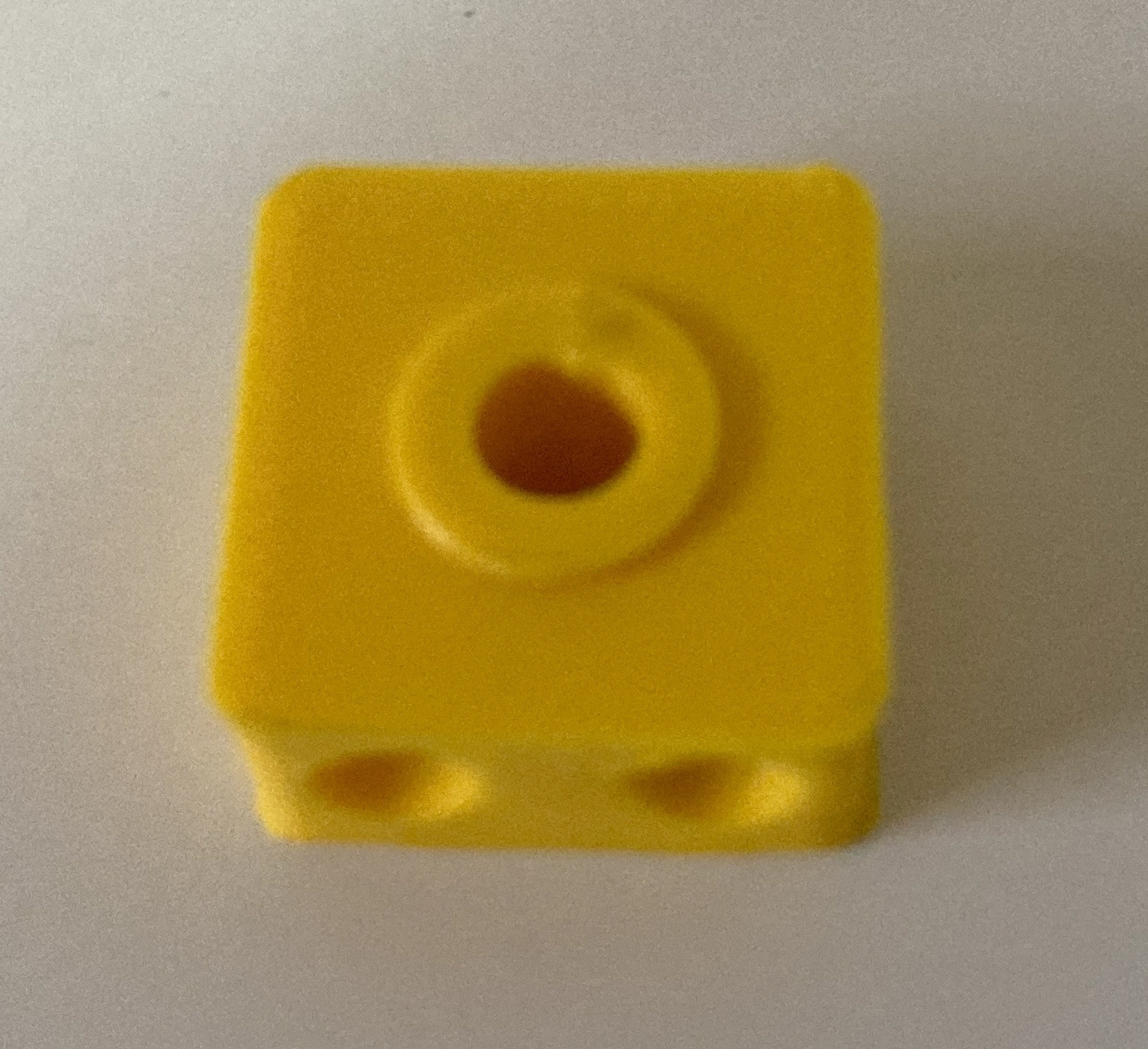

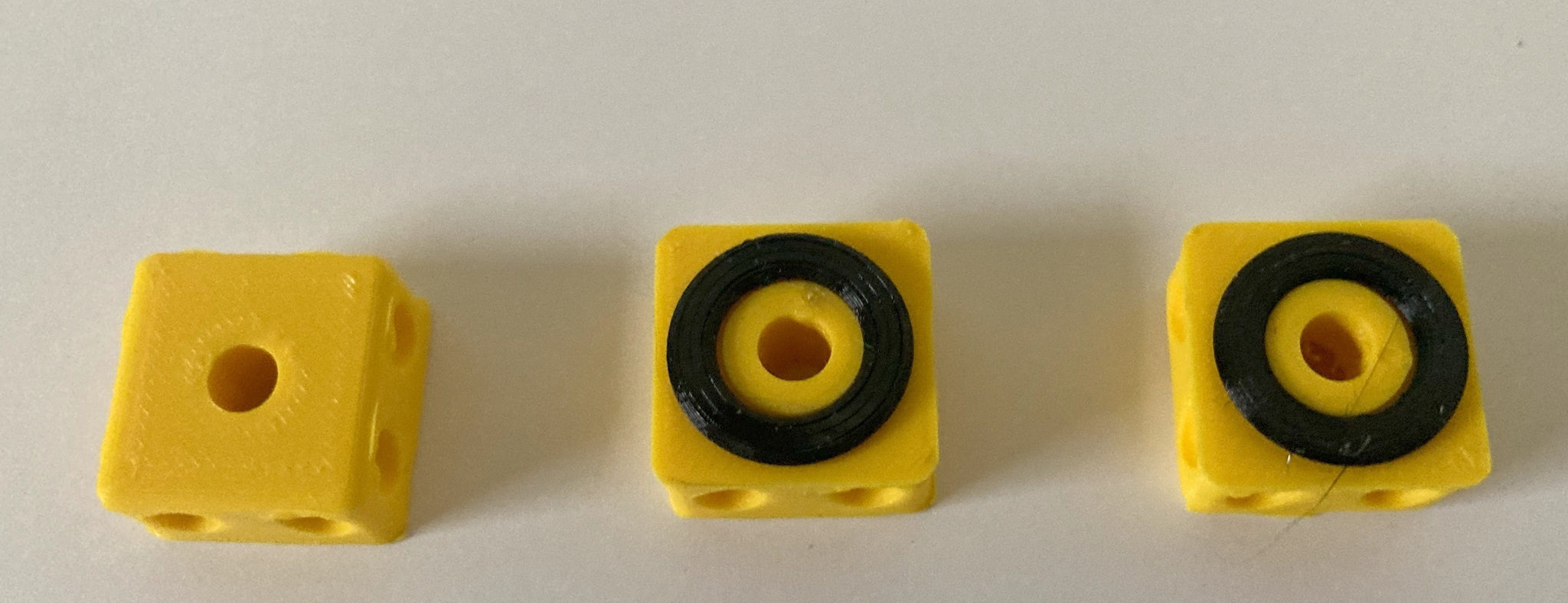

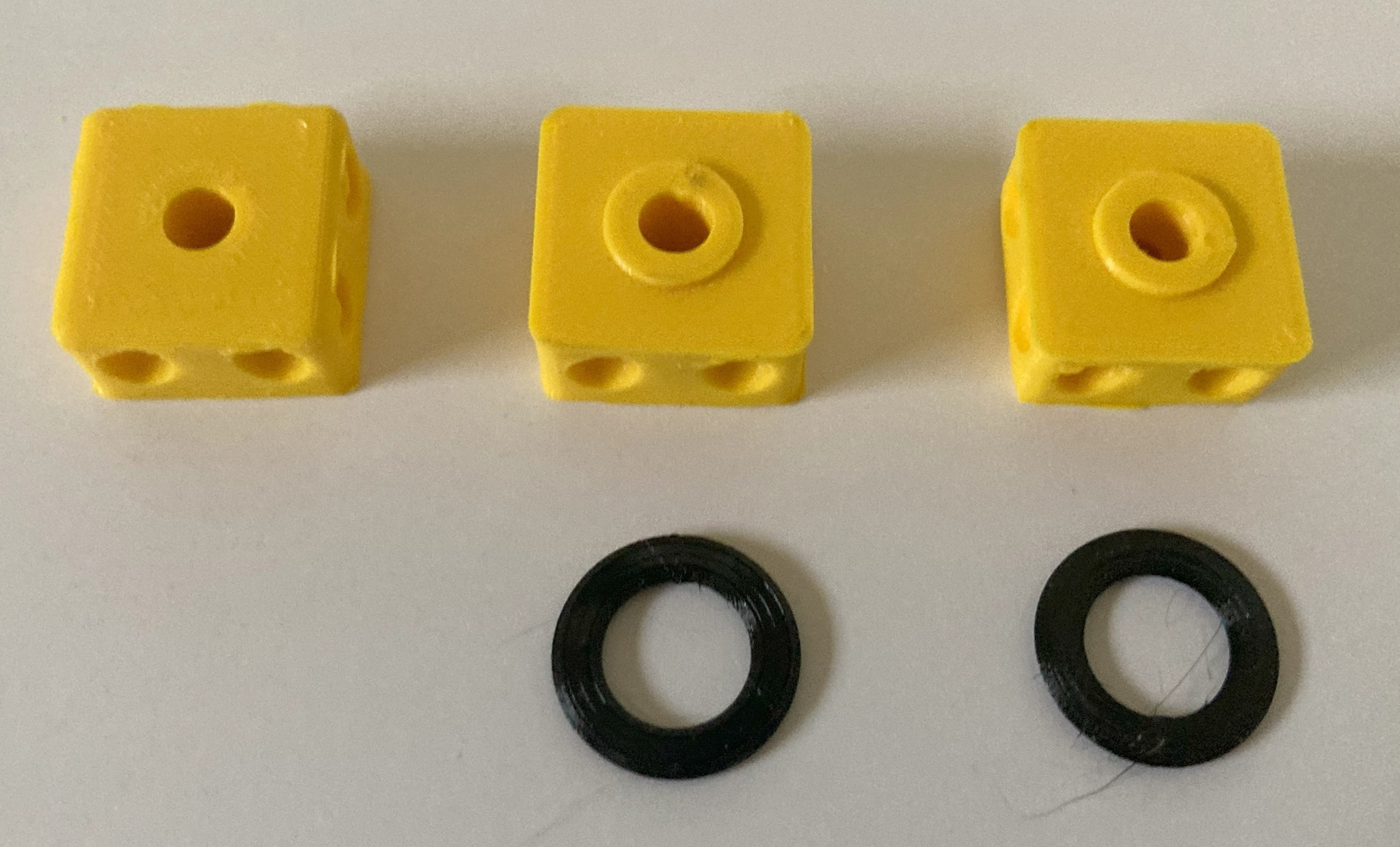

• 3-D gedruckte Teile: die drei gelben Teilwürfel (Oben, Mitte, Unten) und die Abstandsringe (schwarz)
• Stahlkugeln 4,5 mm (werden in die Teilwürfel geklebt)
  Anmerkung zu den Kugeln: Ich habe diese auch mit dem 3-Drucker gedruckt (s. Dateien) war aber mit dem Ergebnis nicht zufrieden. Ich bin dann auf Stahlkugeln aus dem Handel ausgewichen. Diese passen perfekt!

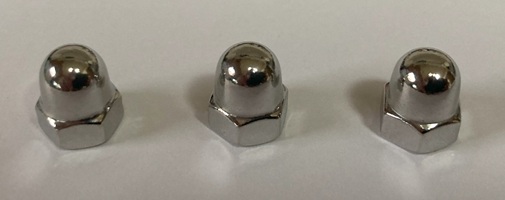

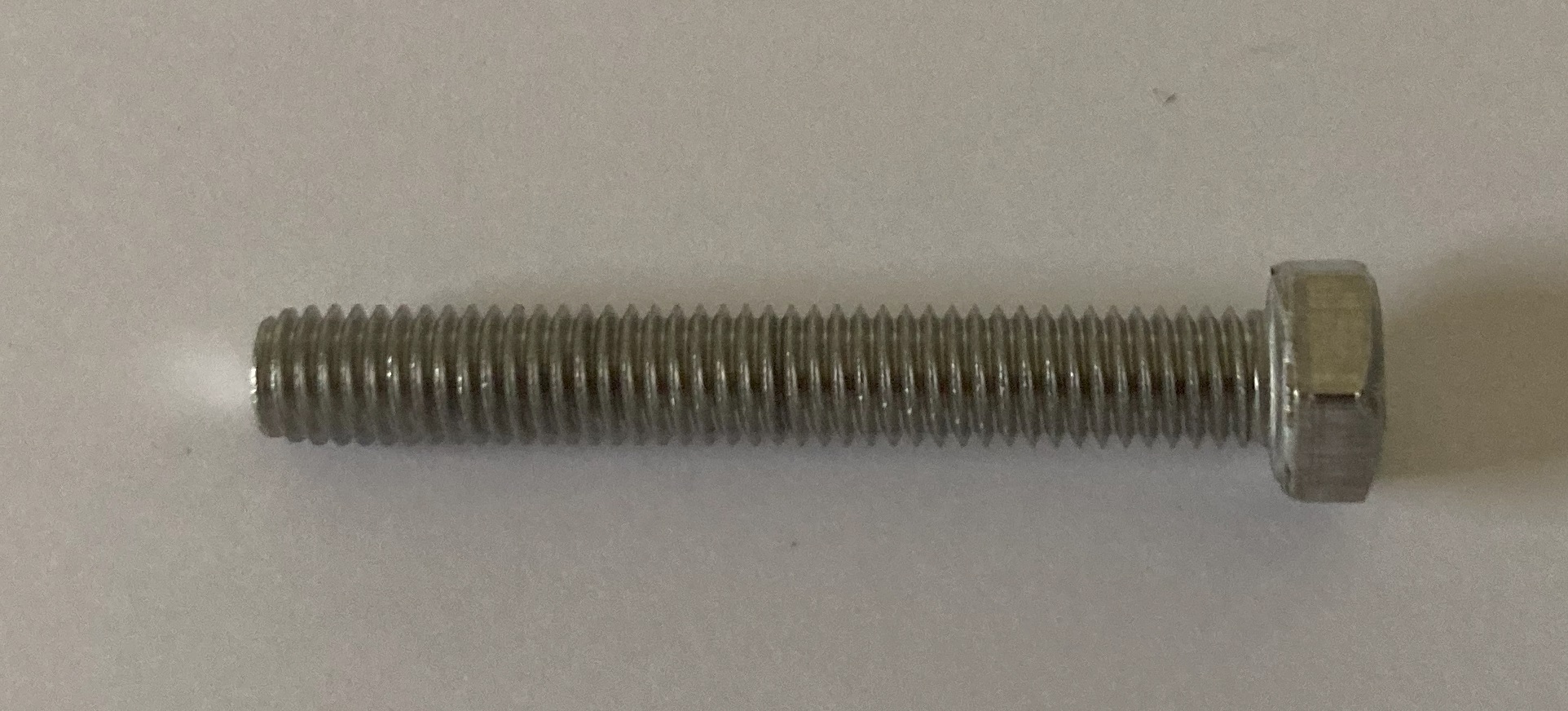

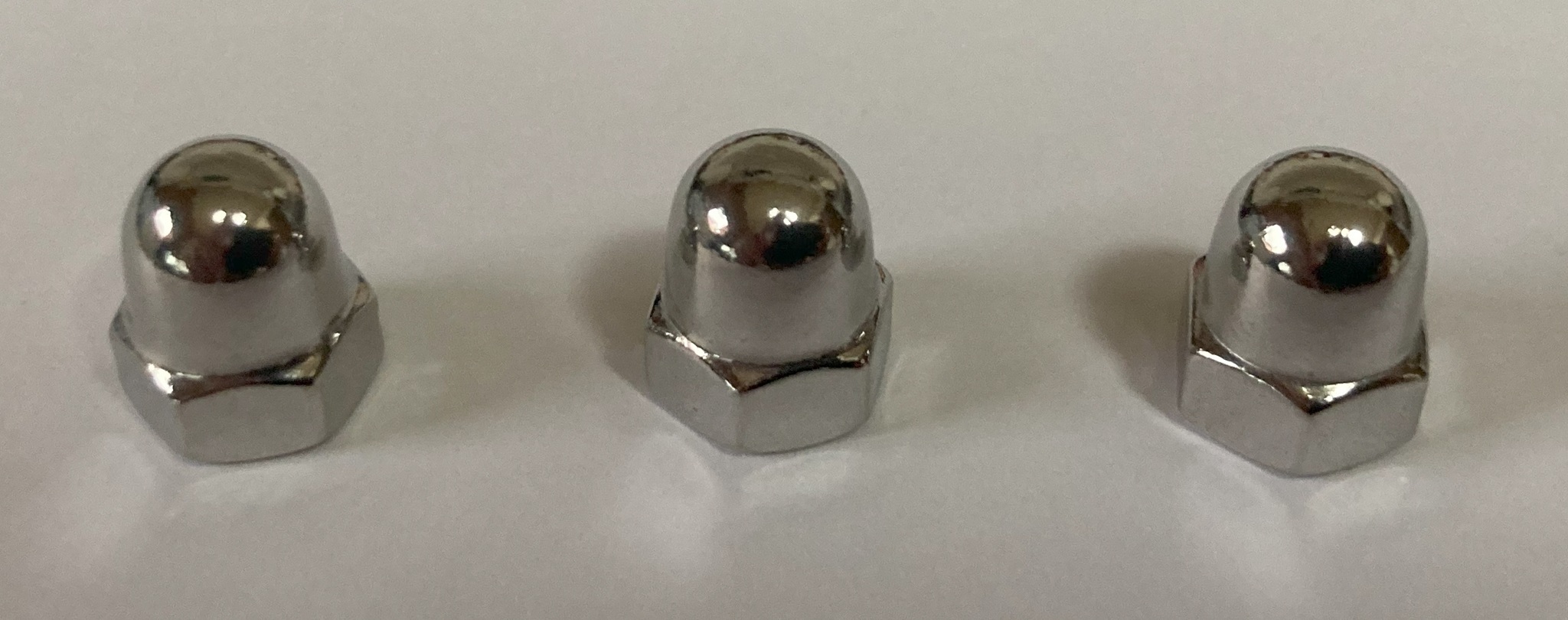

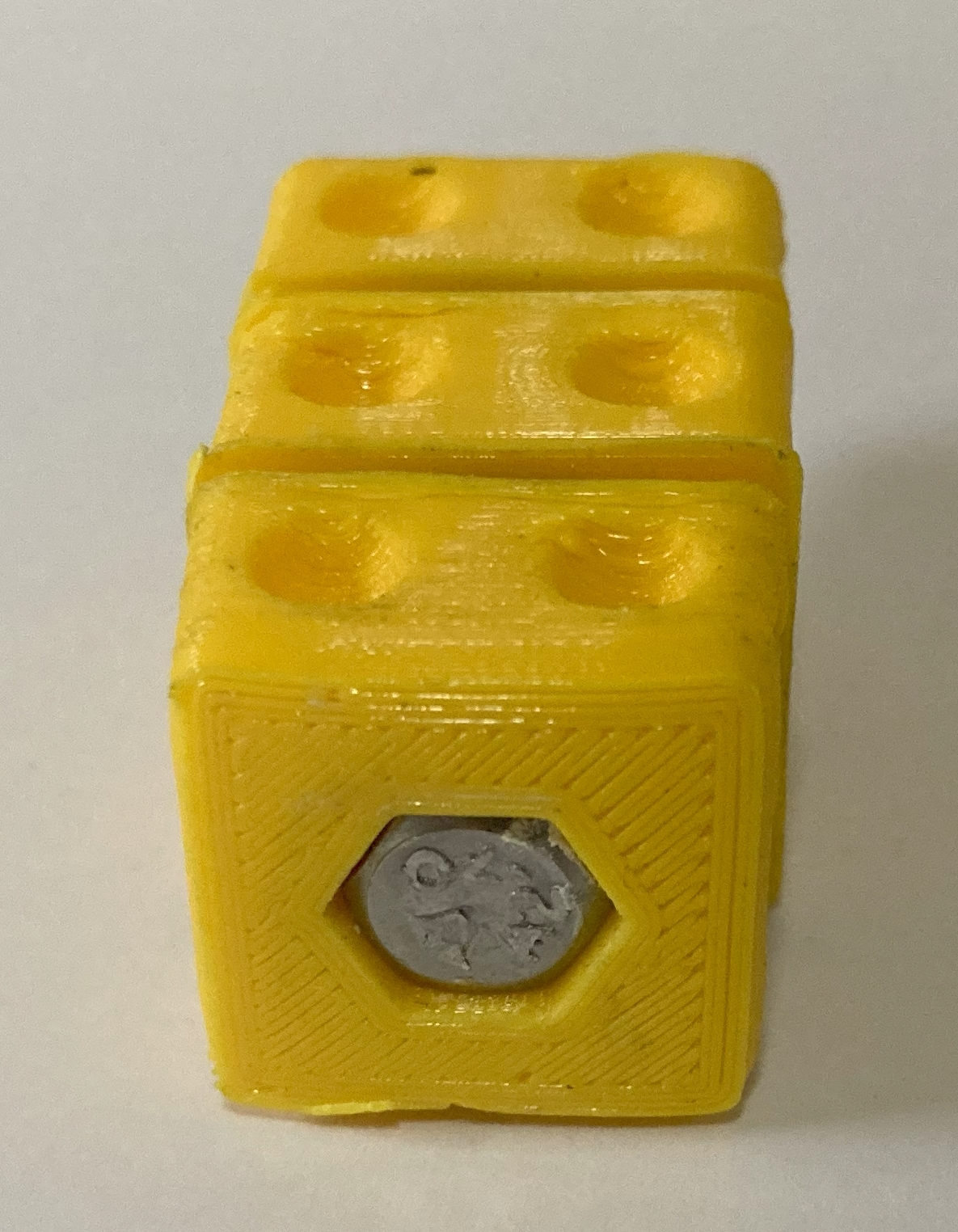

• Sechskantschrauben M5, 35 mm und Kugelkopfmutter (das Loch darin wurde wurde von mir gebohrt)

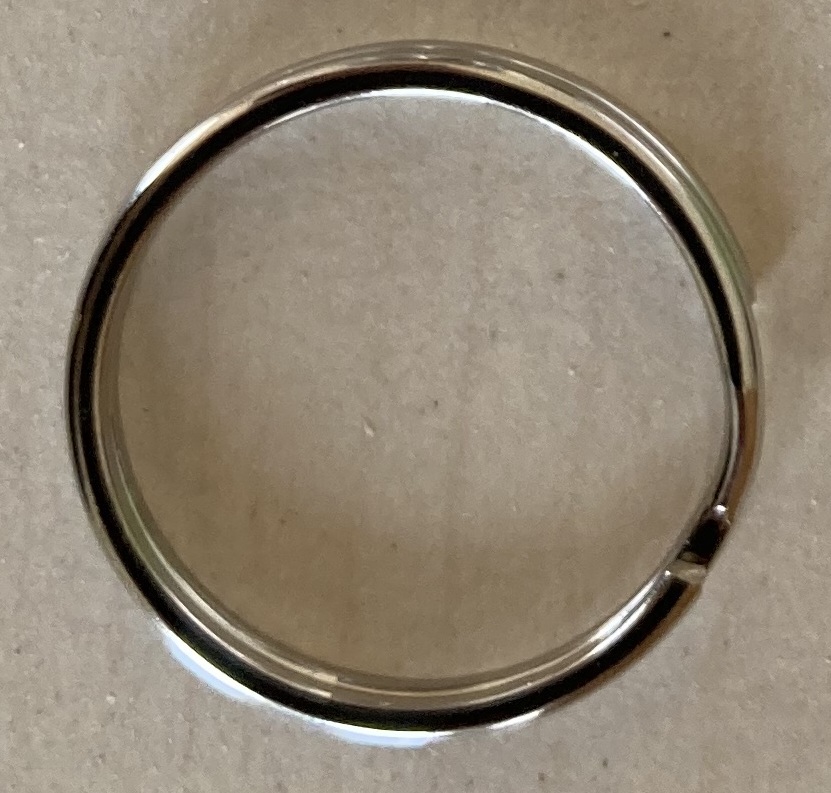

• Schlüsselring (Durchmesser 2 cm)

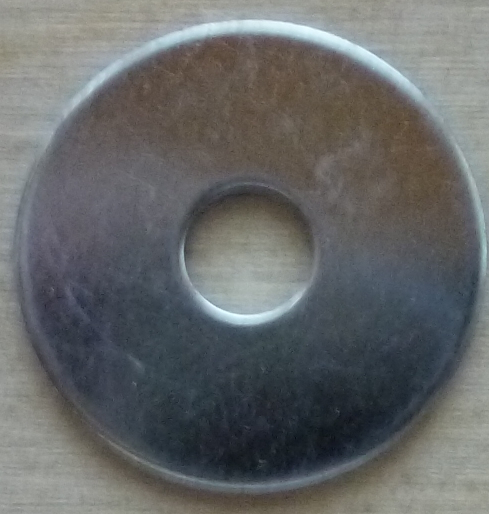

• Karosseriescheibe (5,3 x 20 x 1,2 mm)

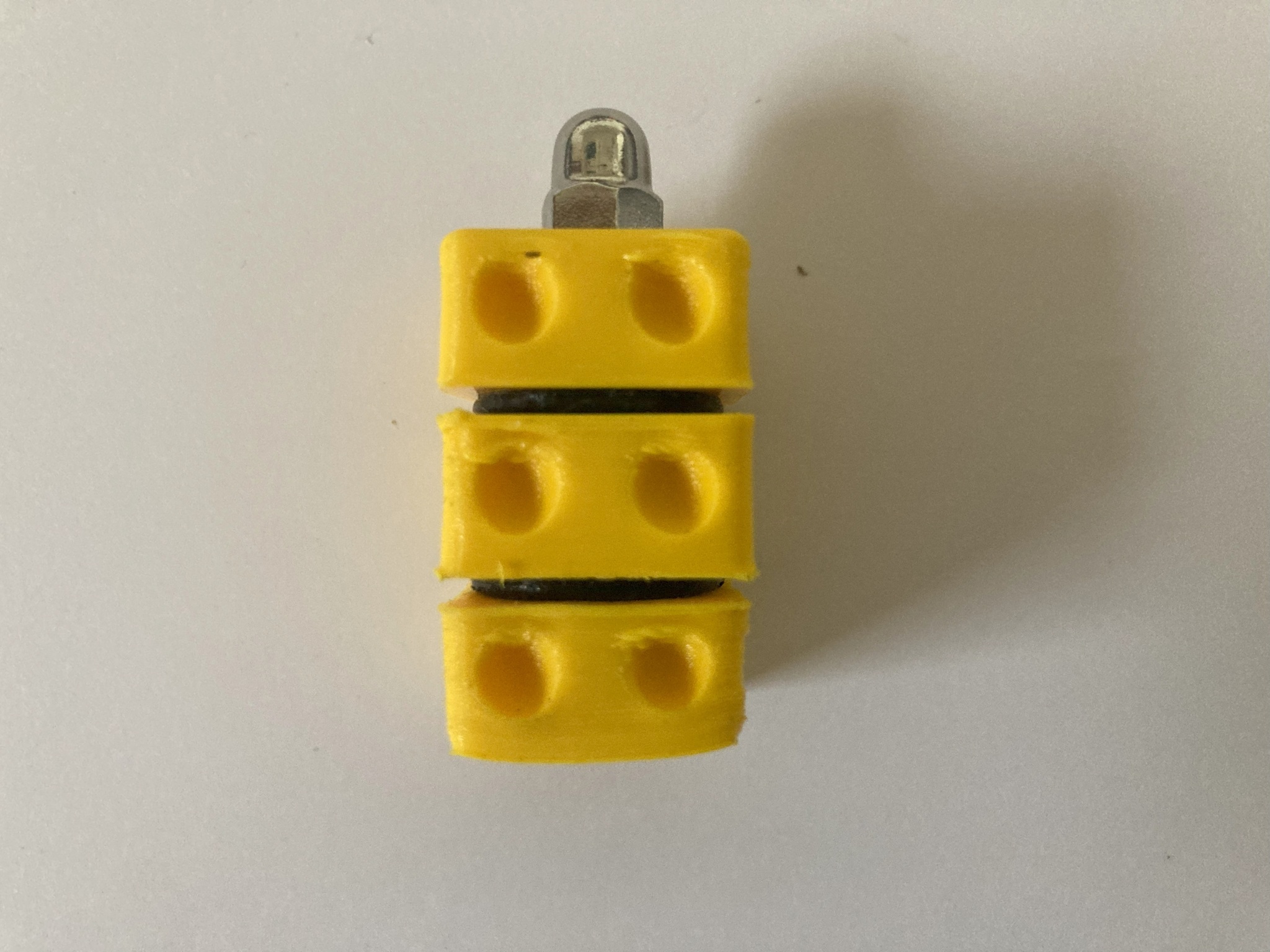

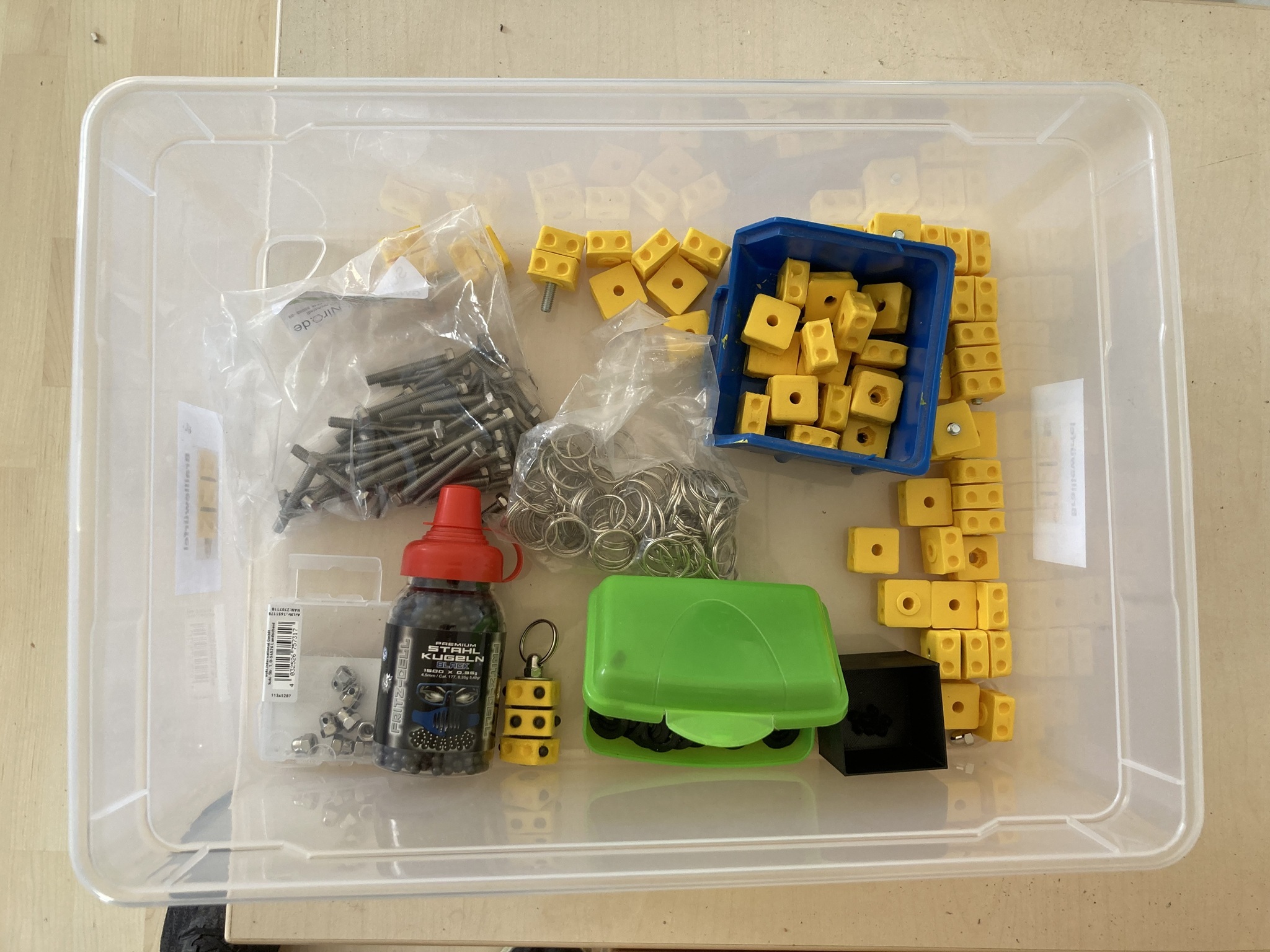

Diese Teile bauen die Schüler zusammen:

Dateien

3-D-Druck Dateien:

Anhänger Braillewürfel
